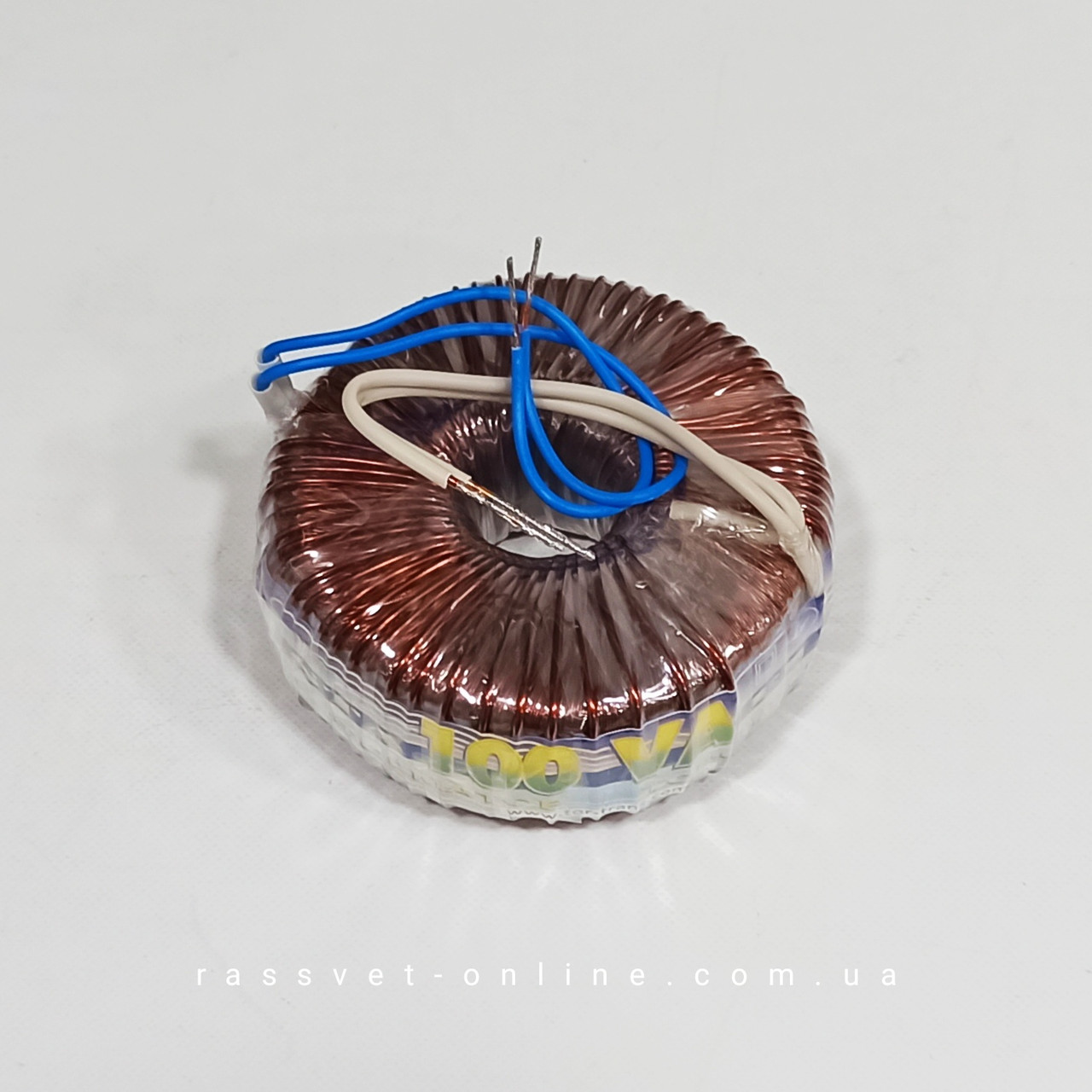

Тороїдальний трансформатор "Елста" ТТ-100W для галогенних ламп AC 12V електромагнітний 100Вт 12В 8,33А

Електромагнітний тороїдальний трансформатор містить первинну та вторинну обмотки та зменшує напругу з 220В до 12В (див. рис.). На відміну від електронних знижувальних трансформаторів, тороїдальні дають змогу мати довжину ланцюга від трансформатора до останнього світильника велику нежели 2 метра без втрати потужності і, отже, без зменшення яскравості світіння джерел світла.

Електромагнітний тороїдальний трансформатор ТТ-100W "Елста" призначений для використання з галогенними лампами напругою 12В, загальною потужністю до 100Вт.

Системи освітлення з напругою 12В вимагають проводів більшого перерізу, позаяк за ними передається більший струм, але їх не обов'язково потрібно ховати в рукав або електричний короб. Кабель низької напруги не становить серйозної небезпеки, навіть у порівняно вологому приміщенні (за чого ці трансформатори часто купують для встановлення низьковольтного освітлення в гаражах, льохах тощо). Однак у зв'язку з тим, що електричним з'єднанням тече чималий струм, всі з'єднання мають бути надійними та безпечними, щоб унеможливити утворення перехідного опору та дуги, яка може сильно нагріти кабель, що, так само, може стати причиною вихід із ладу всієї системи освітлення. Загалом, знижувальні трансформатори досить широко використовуються для під'єднання 12-вольтового освітлення в під'їздах, господарських приміщеннях, на сходових маршах, дорогах тощо.

Тороїдальні трансформатори "Елста" виготовляються з рулонної електротехнічної сталі за ГОСТ 21427.1-83. Сталь тонколиста, анізотропна, холоднокатана. Котушки трансформаторів виготовляються з дроту мідного емальованого обмоткового марок ПЕТ-155 і ПЕТД-200 і шини мідної, марки ПСЛДКТ. Намотування здійснюється на верстаті марки СНТУ-В-901 кругова або секційна, одношарова. Застосування в верстаті приводу з безступеневим регулюванням швидкості дає змогу плавно регулювати швидкість намотування в широких межах. Поряд зі верстатною намоткою застосовується намотування вручну, що забезпечує високу надійність трансформаторів.

У наявності є тороїдальні трансформатори різної потужності:

• Тор "Елста" 12 В на 60 Вт
• Тор "Елста" 12 В на 100 Вт
• Тор "Елста" 12 В на 150 Вт
• Тор "Елста" 12 В на 200 Вт
• Тор "Елста" 12 В на 250 Вт
• Тор "Елста" 12 В на 300 Вт
• Тор "Елста" 12 В на 350 Вт
• Тор "Елста" 12 В на 400 Вт
• Тор "Елста" 12 В на 500 Вт
